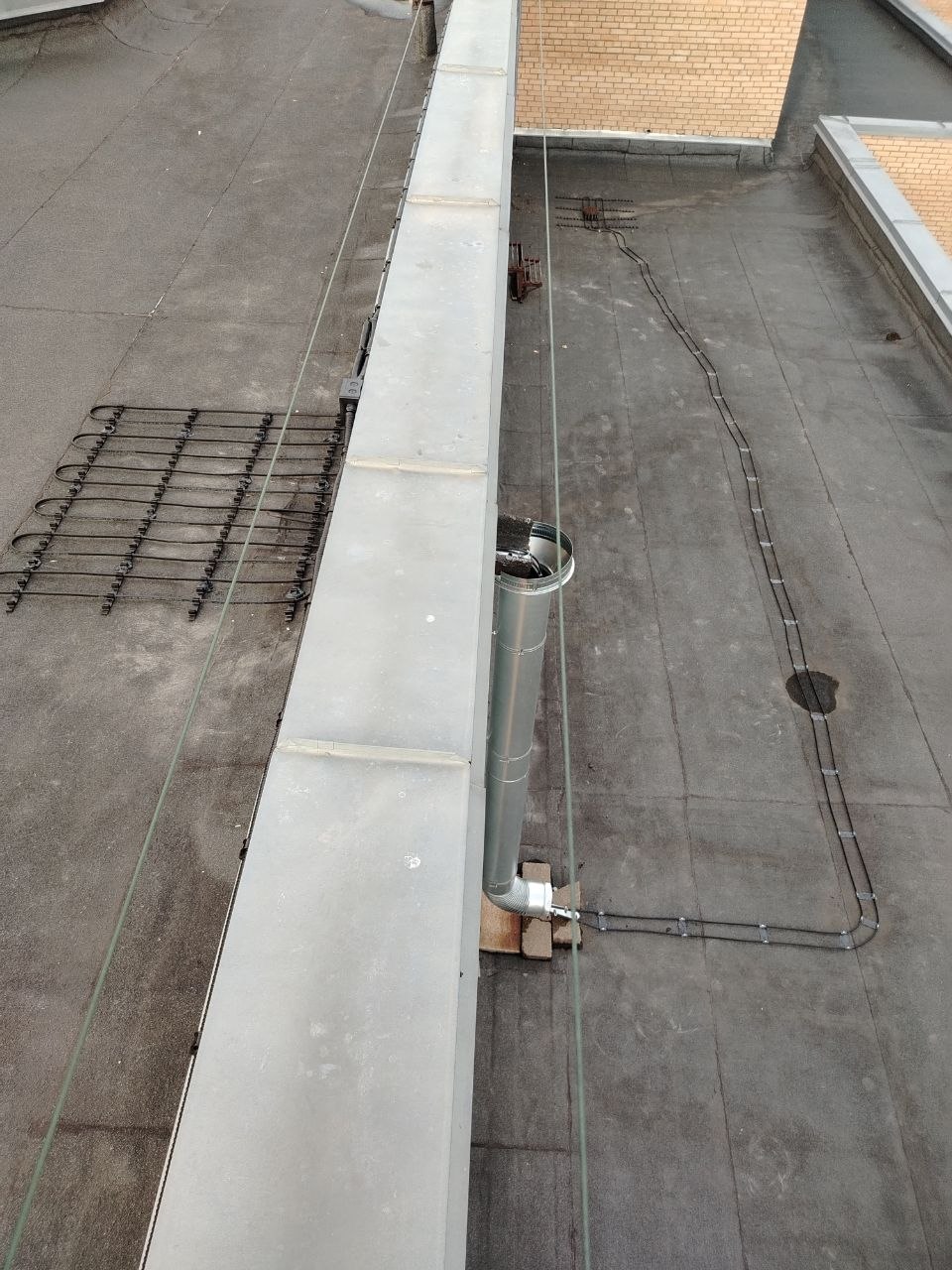

Обогрев плоской кровли с внутренним водостоком нужен не для равномерного нагрева всей крыши. Его основная задача — создать непрерывный незамерзающий путь для талой воды: от места ее появления через лоток или локальное понижение к водоприёмной воронке, затем через промерзающий участок водостока до зоны, где вода уже не может образовать ледяную пробку. Поэтому эффективность системы определяется прежде всего схемой трассы, а не только мощностью кабеля.
Как работает обогрев плоской кровли с внутренним водостоком
На плоской кровле вода движется не «по всей поверхности», а по уклонам к конкретным водоприёмным точкам. Зимой этот маршрут становится уязвимым: днем снег может подтаивать от солнца, теплопотерь здания или кратковременного повышения температуры, а ночью вода замерзает в понижениях, у воронок и на холодных участках водостока. Если хотя бы один фрагмент пути перекрывается льдом, вода начинает скапливаться выше затора.
Почему лёд чаще образуется возле водоприёмных точек
Воронка — место, где потоки с большой площади сходятся в одну точку. Здесь быстро накапливаются снег, ледяная корка и вода. При промерзании входа или верхней части трубы пропускная способность водостока резко снижается. Даже работающий обогрев самой воронки не решает проблему, если вода не может дойти до неё по обледеневшей поверхности.
Что означает непрерывный путь отвода талой воды
Зоны обогрева должны быть связанные: зона обогрева (таяния) — обогрев уклона (стока талой воды) — воронка — водосточная воронка — холодная часть водостока (толщина перекрытия). Если между двумя обогреваемыми участками остается холодный разрыв, именно там может сформироваться новая ледяная перемычка.
Какие элементы плоской кровли необходимо обогревать
Перед проектированием определяют количество воронок, реальные пути воды, локальные понижения, лотки, парапетные выпуски и границы промерзания.
Водоприёмные воронки
Обогрев воронки должен поддерживать свободный вход воды и исключать ледяную пробку у приёмной части. Конфигурацию выбирают по конструкции воронки и кровельного пирога.
Зона кровли вокруг воронки
Кабель раскладывают и на прилегающем участке, связывая воронку с лотком или понижением. Площадь и шаг определяют расчётом, а не универсальным шаблоном.
Верхний участок внутренней водосточной трубы
Внутренний трубопровод может проходить через зоны с разным температурным режимом. Кабель заводят туда, где сохраняется риск промерзания, и продолжают до участка, на котором вода может уходить без повторного замерзания. Греть всю трубу по всей высоте здания требуется не всегда: решение зависит от расположения холодных и тёплых зон.
Лотки и пути движения воды
Лотки и выраженные понижения включают в общую трассу: иначе ледяной затор может возникнуть до воронки.
Водомёты и парапетные выпуски
При парапетном выпуске критичны зона перед ним, проход через парапет и дальнейший наружный путь воды до безопасного сброса.
Воронка и водомёт: в чем разница с точки зрения антиобледенения
Внутренняя водоприёмная воронка направляет воду в трубопровод, проходящий внутри здания. Водомёт или парапетный выпуск выводит воду через ограждение кровли наружу. Для антиобледенения различие принципиально: у воронки требуется оценить холодную верхнюю часть внутреннего стояка, а у наружного выпуска — весь участок до места, где вода свободно покидает конструкцию.
Схема укладки греющего кабеля на плоской кровле
Трассу строят по плану водосбора: уклоны, низкие точки, воронки, лотки и выпуски связывают с зонами образования талой воды.
Обогрев вокруг водоприёмной воронки
Вокруг входа в водосток формируют обогреваемую область по разрешённой схеме кабеля и крепежа, без недопустимых пересечений и перегибов.
Как подвести кабель к воронке
Трассу ведут по фактическому направлению воды. Лоток или локальное понижение связывают с воронкой, чтобы перед тёплой приёмной точкой не возникала ледяная дамба.
На какую глубину заводить кабель в водосток
Универсальной глубины нет. Она зависит от конструкции стояка и границы промерзания. В технических руководствах производителей встречаются конкретные минимальные значения для их систем, но переносить их на любой объект нельзя. Проектировщик должен определить, где заканчивается холодная зона и начинается участок с устойчивой положительной температурой либо другой безопасной схемой отвода.
Как связать несколько водоприёмных точек
Несколько воронок можно разделять на электрические контуры по длине кабеля, пусковым токам, мощности и удобству обслуживания. У каждой точки при этом сохраняют незамерзающий подход воды.
Обогрев зоны перед водомётом
Перед парапетным выпуском поддерживают обогрев подхода и канала отвода. Наружный желоб или трубу проектируют как продолжение обогрева водостоков.
Как определить необходимую мощность системы
Мощность рассчитывают после определения зон и длины трассы. Учитывают климат, ветер, материал покрытия, число воронок, длину лотков и промерзающих участков труб, тип кабеля и схему укладки. Для саморегулирующегося кабеля важны также пусковой ток и допустимая длина цепи. Локальное антиобледенение водоотведения и сплошной обогрев площади — разные инженерные задачи.
Какой греющий кабель подходит для плоской кровли
Для кровли используют кабель, разрешённый для наружного применения. Проверяют мощность, оболочку, устойчивость к ультрафиолету и влаге, радиус изгиба, длину цепи и совместимость с покрытием.
Саморегулирующийся кабель
Саморегулирующийся кабель изменяет тепловыделение в зависимости от локальных температурных условий. Это удобно на трассах, где соседние участки одновременно могут находиться в снегу, воде и на открытом воздухе. Но способность кабеля к саморегуляции не отменяет проектирование, защитную аппаратуру и автоматику.
Резистивные нагревательные секции
Резистивная секция имеет заданную длину и мощность. Она требует особенно аккуратной раскладки: изменять длину готовой секции произвольно нельзя, а пересечения и локальный перегрев недопустимы. Такое решение может быть эффективным, если геометрия зон заранее известна и система точно рассчитана.
Почему тип кабеля выбирают вместе со схемой системы
Тип кабеля связывают с расчетной трассой, электрической нагрузкой, способом крепления и условиями эксплуатации. Выбор только по значению мощности на метр не позволяет оценить систему целиком.
Крепление кабеля и защита гидроизоляции
Нельзя создавать лишние проколы гидроизоляции ради фиксации кабеля. Крепление выбирают под конкретную мембрану или другое покрытие с учетом разрешённой технологии. Монтажные элементы не должны пережимать оболочку, нарушать радиус изгиба или подводить кабель к острым кромкам.
Особенно важно заранее согласовать монтажную схему с конструкцией кровельного пирога. Решение, безопасное для металлической поверхности, может оказаться неприемлемым для мембранной или битумной кровли.
Автоматика системы обогрева
Автоматика оценивает температуру и, в зависимости от схемы, наличие влаги или осадков, включая контуры в период риска обледенения.
Датчик температуры
Температурный датчик определяет, находится ли наружный воздух или контролируемая зона в диапазоне, при котором возможно образование льда. Одной температуры не всегда достаточно: сухой мороз сам по себе не означает наличие талой воды.
Датчик влаги или осадков
Такой датчик помогает системе отличать холодную, но сухую погоду от условий, когда на кровле есть вода или снег. Это снижает бессмысленное время работы и делает управление ближе к реальному состоянию кровли.
Шкаф управления и защитная аппаратура
Шкаф объединяет регулирование, коммутацию и защиту контуров; состав рассчитывают по нагрузке и количеству зон. Саморегулирующийся кабель также требует корректной электрической защиты.
Типовые ошибки при обогреве плоской кровли
Обогрета только воронка. Вода замерзает перед ней, поэтому тёплая чаша остается изолированной ледяной перемычкой.
Кабель заканчивается в промерзающей части трубы. Ледяная пробка переносится ниже по стояку.
Не учтены лотки и локальные понижения. Талая вода не доходит до обогреваемой зоны и застаивается на кровле.
Мощность выбрана «по среднему значению». Без учета климата, длины трассы и условий теплоотдачи система может быть как недостаточной, так и избыточной.
Крепление повреждает гидроизоляцию. Ошибка превращает систему антиобледенения в потенциальный источник протечек.
Нет автоматического управления. Система работает лишнее время либо включается слишком поздно, когда ледяной затор уже сформирован.
Чек-лист перед проектированием
| Что проверить | Зачем это нужно |
|---|---|
| План кровли и уклоны | Понять реальные направления движения воды |
| Количество и тип воронок | Определить критические водоприёмные точки |
| Лотки и локальные понижения | Не оставить холодные разрывы в трассе |
| Парапетные выпуски и водомёты | Проверить наружный путь сброса |
| Материал гидроизоляции | Выбрать безопасный способ крепления |
| Холодные участки внутреннего водостока | Определить длину кабеля внутри трубы |
| Доступная электрическая мощность | Разделить систему на рабочие контуры |
| Места для датчиков и шкафа | Организовать автоматическое управление |
| Возможность обслуживания | Сохранить доступ к воронкам, кабелю и соединениям |
Частые вопросы
Нужно ли обогревать всю плоскую кровлю?
Обычно нет, если задача — именно антиобледенение водоотведения. В первую очередь формируют обогреваемые пути движения талой воды к воронкам, лоткам и выпускам. Сплошной обогрев — отдельное решение с другой мощностью и стоимостью.
Обязательно ли заводить кабель внутрь воронки?
Если в верхней части водостока есть риск промерзания, кабель продолжают в эту зону. Конкретную глубину определяет проект.
Нужно ли греть внутреннюю водосточную трубу по всей длине?
Не всегда. Важна граница между холодным и незамерзающим участком. Если ниже вода движется в устойчиво тёплой зоне, полный обогрев стояка может не требоваться.
Чем отличается обогрев воронки от обогрева водомёта?
Воронка уводит воду во внутренний водосток, а водомёт или парапетный выпуск — наружу через ограждение кровли. Поэтому различаются последующие участки, которые нужно защитить от повторного замерзания.
Можно ли установить систему после устройства кровли?
Во многих случаях да, но способ крепления и прокладки нужно согласовать с типом гидроизоляции и существующими узлами. Нельзя выбирать крепёж, который нарушит герметичность покрытия.
Как управляется обогрев автоматически?
Контроллер получает данные от датчиков температуры и, в более точных схемах, влаги или осадков. Он включает нагрев только при условиях, связанных с риском обледенения.
Вывод
Главный принцип обогрева плоской кровли — не «дать больше ватт», а обеспечить воде непрерывный путь от зоны таяния до безопасного отвода. Воронка, прилегающая поверхность, лоток, холодная часть внутреннего водостока или парапетный выпуск должны рассматриваться как единая система. Поэтому перед монтажом нужны обследование, схема водосбора, электрический расчёт, подбор кабеля, совместимого крепежа и автоматики.
