Обогрев водопроводных труб

Обогрев труб водопровода греющим кабелем — это нагревательный кабель на трубе под теплоизоляцией с терморегулятором и датчиком температуры: он компенсирует теплопотери и не дает воде замерзнуть в мороз. Мощность подбирают по диаметру трубы и толщине изоляции — ориентир 10–17 Вт/м для ввода в дом и 20–40 Вт/м для уличных и промышленных труб.

Обогрев труб водопровода: что это и как работает

Обогрев труб водопровода греющим кабелем — это нагревательный кабель, закрепленный на трубе, поверх него теплоизоляция, а на входе — терморегулятор с датчиком, который включает обогрев только в холод. Кабель отдает трубе ровно столько тепла, сколько она теряет через изоляцию, поэтому вода внутри остается жидкой даже при −30 °C на улице.

Принцип простой: датчик измеряет температуру трубы или воздуха рядом с ней, терморегулятор сравнивает значение с уставкой (обычно +3…+5 °C) и подает напряжение на кабель. Как только труба прогрелась — питание снимается, при остывании включается снова. Саморегулирующийся кабель дополнительно сам меняет мощность вдоль трассы: на холодном участке греет сильнее, на теплом — слабее.

Кабельный обогрев решает три задачи: держит открытым ввод воды в дом зимой, защищает наружные и заглубленные выше глубины промерзания трубы, поддерживает температуру в контуре рециркуляции горячей воды. Греют не саму воду, а трубу — система рассчитана на компенсацию теплопотерь, а не на разморозку уже перемерзшего участка.

Не путать: обогрев кровли, водостоков, желобов и ендов — отдельная задача антиобледенения с другой мощностью и раскладкой кабеля; обогрев канализации и ливневой трубы считается отдельно. Здесь речь только о напорных трубах водоснабжения.

Зачем греть водопроводную трубу и когда это обязательно

Греющий кабель на трубе водопровода нужен там, где труба проходит по холоду: ввод в дом, участок в неотапливаемом подполе, наружная разводка на даче, труба, уложенная выше глубины промерзания грунта. В средней полосе России грунт промерзает на 1,4–1,8 м, и если труба лежит мельче, зимой без обогрева или заглубления она встанет.

Обогрев обязателен или почти обязателен в случаях:

• ввод водопровода в дом через фундамент и неотапливаемый цоколь;
• труба в земле на глубине менее 1,5 м (частый вариант при вводе от скважины или колодца);
• наружные участки: от кессона скважины до дома, летний водопровод, поливочная магистраль, которую не сливают;
• труба в вентилируемом подполье, на чердаке, в холодном техподполье многоквартирного дома;
• рециркуляция ГВС и протяженные розливы, где вода успевает остыть до прихода к потребителю;
• пожарные и технологические трубопроводы, которые нельзя опорожнять на зиму.

Если вода в трубе постоянно движется и труба заглублена ниже промерзания — обогрев может не понадобиться. Но у частного дома расход неравномерный: ночью и в отъезд проток нулевой, и именно тогда труба перемерзает.

Виды греющего кабеля для водопровода: саморегулирующийся и резистивный

Для обогрева труб водопровода применяют два типа греющего кабеля — саморегулирующийся и резистивный. Первый удобнее и безопаснее, второй дешевле за метр и выгоден на длинных прямых магистралях. Оба крепят на трубу под теплоизоляцию.

Саморегулирующийся кабель устроен как две токопроводящие жилы в полупроводниковой матрице. Чем ниже температура, тем выше тепловыделение этого участка, и наоборот. Кабель нельзя перегреть перехлестом витков, его режут на куски нужной длины прямо на объекте, а комплект собирают любой длины термоусадочными муфтами. Минус — цена за метр и повышенный стартовый ток: в момент включения на морозе он в 2–3 раза выше номинального, это учитывают при подборе автоматики.

Резистивный кабель — это проводник с постоянным сопротивлением, который греет одинаково по всей длине. Бывает одножильным и двухжильным, продается готовыми секциями фиксированной длины и мощности. Он дешевле и предсказуем в расчете, но секцию нельзя укорачивать или наращивать, витки не должны соприкасаться, а при локальном повреждении меняется вся секция целиком. Резистивному кабелю терморегулятор обязателен — без него он уйдет в перегрев.

⚠ «Саморегулирующийся кабель почти не тратит электричество» — не так: в мороз его потребление максимально и доходит до 1,5–2 номиналов. Экономию дает терморегулятор с датчиком, который выключает систему в оттепель, а не сам кабель.

Обогрев трубы снаружи или изнутри: что выбрать

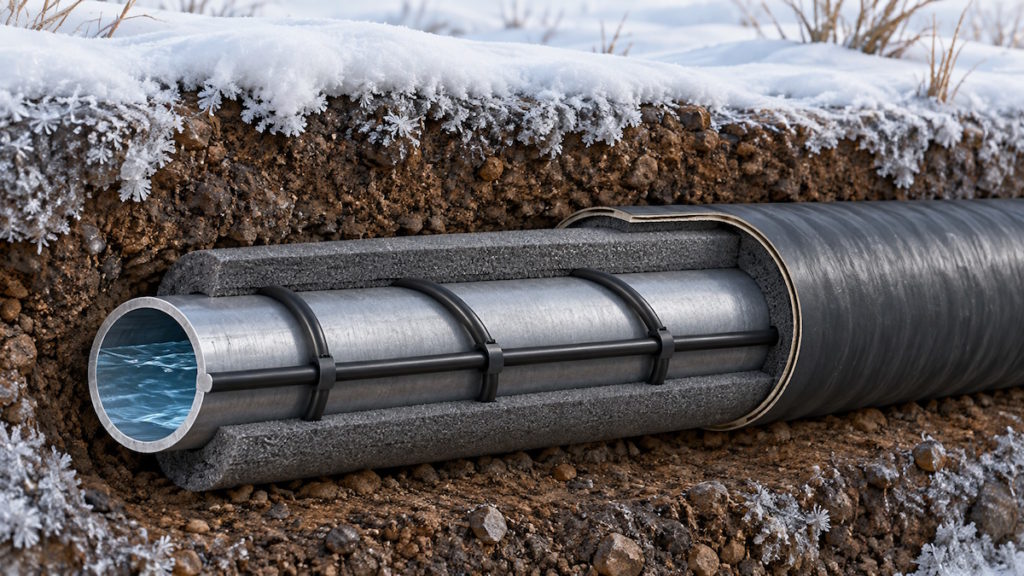

Греющий кабель водопровода в большинстве случаев монтируют снаружи трубы, под теплоизоляцию; внутрь трубы кабель заводят только когда снаружи доступа нет. Наружный монтаж проще, ремонтопригоден и не уменьшает проходное сечение.

Обогрев снаружи подходит для новой трубы, открытого ввода, наружной разводки, участков в подполе и на чердаке. Кабель крепят вдоль трубы или наматывают спиралью, сверху — изоляция.

Обогрев изнутри выбирают, когда труба уже уложена в землю или замоноличена в стену и вскрыть ее нельзя, а также для коротких вводов малого диаметра. Кабель заводят в трубу через специальный герметичный узел ввода (сальник-тройник). Для питьевой воды используют только кабель с санитарно-гигиеническим допуском и гладкой пищевой оболочкой. Внутренний кабель занимает часть сечения и снижает напор, поэтому его берут для труб от 15–20 мм и на коротких участках.

Мощность обогрева: сколько ватт на метр трубы

Удельная мощность греющего кабеля для водопровода — ориентир 10–17 Вт/м для труб до 50 мм с бытовой изоляцией и 20–40 Вт/м для труб 50–200 мм и уличных участков. Точное значение равно расчетным теплопотерям трубы и зависит от диаметра, толщины теплоизоляции и минимальной температуры, при которой система должна работать.

Теплопотери погонного метра трубы (Вт/м) при перепаде температур ΔT между водой и наружным воздухом:

Значения относятся к самому трубопроводу; на практике добавляют запас на краны, фланцы и опоры и берут кабель равной или чуть большей мощности, чем расчетные теплопотери. Ориентиры по задачам:

• ввод в дом Ø 20–32 мм с изоляцией 20–30 мм — кабель 10–16 Вт/м в одну нитку;
• наружная труба Ø 32–50 мм, изоляция 30–50 мм — 16–24 Вт/м;
• труба Ø 50–110 мм — саморегулирующийся кабель 24–40 Вт/м, при необходимости в две нитки;
• поддержание температуры в контуре ГВС — среднетемпературный кабель до 55 °C.

Занижение мощности приводит к перемерзанию, завышение — к лишнему расходу электроэнергии, а на пластиковой трубе при избыточной погонной мощности возможен локальный перегрев стенки.

Как рассчитать длину и метраж кабеля

Метраж греющего кабеля для трубопровода считают от длины трассы и способа укладки. Порядок расчета:

1. Измерьте фактическую длину участка, который нужно греть, — от точки, где начинается холод, до теплого помещения.
2. Определите способ монтажа: параллельно вдоль трубы — расход кабеля равен длине трубы; спиралью — расход больше в 1,2–1,7 раза в зависимости от диаметра и шага.
3. Добавьте по 0,5–1 м кабеля на каждый кран, вентиль, фланец и опору — на них наматывают петлю.
4. Прибавьте 1,5–2,5 м на вывод кабеля из-под изоляции к терморегулятору и холодный конец для подключения.
5. Проверьте суммарную мощность: длина × погонная мощность кабеля. Для саморегулирующегося кабеля держитесь в пределах максимальной длины секции от одной точки (обычно 80–120 м), для резистивного — подберите ближайшую готовую секцию.

Пример: ввод Ø 32 мм длиной 12 м, изоляция 30 мм, параллельная укладка, один кран. Расчетные теплопотери около 12 Вт/м, берем кабель 16 Вт/м: 12 м трассы + 1 м на кран + 2 м на вывод = 15 м кабеля, установленная мощность около 240 Вт.

Что входит в комплект обогрева труб водопровода

Комплект обогрева труб водопровода включает греющий кабель с заделанным холодным концом, терморегулятор с датчиком, крепежную ленту и узел ввода или соединительные муфты — этого достаточно для одного участка. Готовые бытовые наборы уже собраны и снабжены вилкой.

• Греющий кабель — отрезок саморегулирующегося или готовая резистивная секция, рассчитанные по длине трассы; на конце — герметичная концевая муфта.
• Холодный (силовой) провод длиной 2–3 м с вилкой или под клеммы — соединен с греющей частью термоусадочной муфтой.
• Терморегулятор с выносным датчиком температуры, диапазон уставок примерно −5…+15 °C, для щита — на DIN-рейку, для бытового применения — розеточный.
• Монтажная лента — алюминиевый скотч и стеклотканевая лента для фиксации кабеля и увеличения площади теплоотдачи.
• Узел ввода в трубу (сальник) — если кабель заводится внутрь; для питьевой воды — с пищевым допуском.
• УЗО 30 мА и автомат защиты — в электрощит, на отдельную линию питания системы.
• Теплоизоляция — вспененный полиэтилен, каучук или скорлупы ППУ; подбирается по диаметру трубы и месту прокладки.

Тип кабеля, его мощность и длину комплекта подбирают по вашей трубе — пришлите диаметр, длину участка, материал трубы и где она проходит, и мы соберем комплект под расчет.

Готовые комплекты и кабель в отрез: что когда брать

Готовый комплект берут для бытового ввода длиной до 25 метров, кабель в отрез — когда точка подключения далеко от трубы, обогрев заводится в щит или на одну линию сажают несколько труб.

Готовый комплект — это отмеренный и заделанный на заводе кабель с вилкой: остается закрепить греющую часть на трубе, надеть изоляцию и включить в розетку. Такие наборы бывают для наружного и внутреннего монтажа, часть — с пищевым допуском для труб с питьевой водой.

Кабель в отрез дешевле за метр и гибче в компоновке: из одной точки саморегулирующимся кабелем обогревают несколько веток, а концы заделывают термоусадочными муфтами или в соединительных коробках. Этот вариант требует навыка монтажа муфт и подключения через терморегулятор.

Монтаж греющего кабеля на трубу: пошагово

Монтаж выполняют на чистую сухую трубу при температуре не ниже той, что указана в инструкции к кабелю (обычно от −5…−20 °C). Последовательность:

6. Очистите трубу от грязи и наледи, уберите острые заусенцы на хомутах и опорах, которые могут повредить оболочку кабеля.
7. Проложите кабель вдоль трубы параллельно снизу-сбоку (на «5–7 часов»), на большом диаметре — спиралью с равномерным шагом. Витки не пересекать.
8. Зафиксируйте кабель стеклотканевой лентой с шагом 25–30 см, не пережимая оболочку; на кранах и фланцах сделайте петлю с запасом.
9. Проклейте кабель по всей длине алюминиевым скотчем — он увеличивает площадь теплоотдачи и на пластиковой трубе исключает локальный перегрев стенки.
10. Установите датчик терморегулятора на трубу с противоположной от кабеля стороны, под изоляцию.
11. Выведите холодный конец кабеля из-под изоляции вверх, чтобы в место ввода не стекала вода.
12. Наденьте теплоизоляцию без разрывов, стыки проклейте; на улице поверх — гидрозащитный кожух.
13. Подключите питание отдельной линией через автомат и УЗО 30 мА, проверьте сопротивление изоляции и ток — значения должны совпадать с паспортными.

Крепление кабеля и теплоизоляцию реально сделать самостоятельно; подключение к щиту, установку УЗО и заземление доверяют квалифицированному электрику.

Способы крепления кабеля: параллельно, спиралью, на узлах

Греющий кабель крепят на трубу тремя способами — параллельно вдоль трубы, спиралью-намоткой и отдельными петлями на арматуре. Выбор зависит от диаметра трубы и того, что именно греют.

• Параллельная укладка — кабель идет прямой линией вдоль трубы, чаще снизу. Применяется на трубах малого диаметра; расход кабеля равен длине трубы, монтаж быстрый.
• Спиральная намотка — кабель наматывают на трубу с равномерным шагом. Увеличивает площадь обогрева, применяется на трубах большого диаметра и при ускоренном оттаивании; расход кабеля больше длины трубы.
• Петли на узлах — краны, вентили, задвижки, фланцы, счетчики имеют повышенные теплопотери, на них кабель наматывают отдельной петлей с запасом длины.

На пластиковых трубах под кабель обязательно кладут слой алюминиевого скотча: металл распределяет тепло и защищает стенку от точечного перегрева.

Терморегулятор и автоматика для обогрева трубопровода

Терморегулятор с выносным датчиком — обязательная часть системы обогрева труб: он включает кабель при приближении к нулю и отключает в оттепель, за счет чего система работает лишь часть зимы. Для бытового ввода ставят датчик на трубу, для длинных трасс — датчик температуры воздуха или комбинированное управление.

Что учесть при подборе автоматики:

• ток нагрузки с коэффициентом запаса: 1,6 для саморегулирующегося кабеля и 1,35 для резистивного и зонального — из-за пусковых токов;
• номинал встроенного реле терморегулятора обычно 16 А; если расчетный ток выше — систему коммутируют через контактор (магнитный пускатель);
• отдельная линия питания с автоматом защиты и УЗО 30 мА;
• для щитового монтажа — терморегулятор на DIN-рейку, для короткого бытового участка достаточно розеточного прибора с датчиком.

⚠ «Греющий кабель можно просто воткнуть в розетку без терморегулятора» — так делать нельзя: без датчика кабель греет непрерывно, резистивный уходит в перегрев, а счет за электричество вырастает в 2–3 раза. Розеточные бытовые комплекты уже содержат термостат.

Обогрев трубопроводов большой протяженности

Для магистральных трубопроводов длиной в сотни метров применяют резистивный нагревательный кабель отрезками и специальные системы, а не бытовой саморегулирующийся кабель. Саморегулирующийся кабель от одной точки подключения держит до 80–120 м; дальше падает напряжение в жилах и мощность на дальнем конце.

Варианты для длинных трасс:

• резистивный кабель секциями, каждая со своим питанием и терморегулятором;
• саморегулирующийся кабель с промежуточными точками подключения через равные участки;
• LongLine-системы и обогрев на основе скин-эффекта — для сверхдлинных нефте- и водоводов, где обычные кабели неприменимы.

Для таких объектов расчет ведут проектом: считают теплопотери по трассе, число и длину секций, сечение жил, схему питания и управления.

Когда обогрев трубы водопровода не нужен

Кабельный обогрев оправдан не всегда. Он не окупится или не требуется в следующих случаях:

• Труба заглублена ниже глубины промерзания (в средней полосе от 1,6–1,8 м) и по ней есть постоянный водоразбор — вода не успевает остыть до нуля.
• Летний водопровод, который сливают на зиму — в пустой трубе замерзать нечему, достаточно уклона к точке слива.
• Короткий участок в отапливаемом помещении — если труба идет по теплому дому, обогрев нужен только на вводе через холодную стену.
• Есть техническая возможность утеплить и заглубить — при новом строительстве заглубление трубы ниже промерзания дешевле в эксплуатации, чем постоянный обогрев.
• Труба уже проложена в футляре с греющим кабелем от производителя (предизолированная труба) — своя система обогрева не нужна.

Только теплоизоляция без кабеля проблему промерзания не решает: утеплитель замедляет остывание, но при стоящей воде и долгом морозе труба все равно замерзнет.

Сравнение: греющий кабель против других способов защиты трубы

Греющий кабель выигрывает у заглубления, постоянного протока и слива воды тем, что работает при любой глубине залегания трубы и не требует менять разводку. Короткое сравнение способов защиты водопровода от промерзания:

Для действующего дома с трубой выше промерзания стандартное решение — нагревательный кабель под изоляцией с терморегулятором.

Плюсы и минусы обогрева труб кабелем

Плюсы:

• защищает трубу при любой глубине залегания, в том числе открытый ввод и наружную разводку;
• саморегулирующийся кабель не перегревается на перехлестах и режется по месту;
• терморегулятор с датчиком включает систему только в мороз и экономит электроэнергию;
• монтаж на трубу реально выполнить самостоятельно, кабель на зиму не снимают;
• подходит и для питьевой воды — есть кабель с пищевым допуском для монтажа внутри трубы.

Минусы:

• разовые затраты на кабель, автоматику и теплоизоляцию;
• нужна отдельная линия электропитания с автоматом и УЗО 30 мА;
• при отключении электричества обогрев останавливается — на долгих отключениях труба все равно перемерзнет;
• резистивный кабель требует точного расчета длины секции и обязательного терморегулятора;
• саморегулирующийся кабель ограничен по длине от одной точки подключения.

Методология расчета, источники и безопасность монтажа

Мощность кабеля рассчитывается от теплопотерь трубы, толщины изоляции и климатической зоны; электрическая часть — по ПУЭ. На чем основаны цифры на этой странице:

Источники и нормативы

• Электробезопасность — ПУЭ (глава 7.5): электрообогрев подключается отдельной линией через автомат защиты и УЗО номиналом 30 мА, с заземлением металлических частей.
• Нагревательный кабель — ГОСТ Р МЭК 60800 и ГОСТ Р МЭК 62395; кабель для обогрева трубопроводов должен иметь защитный экран (оплетку) и сертификат ТР ТС 004/2011 и 020/2011.
• Теплопотери и теплоизоляция — СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»; значения в таблице приведены для типовых сечений и уточняются под конкретную трубу.
• Глубина промерзания грунта — СП 131.13330 «Строительная климатология» по региону; от нее зависит, нужен обогрев или достаточно заглубления.
• Кабель внутри трубы с питьевой водой — только модели с санитарно-гигиеническим заключением и пищевой оболочкой.
• Характеристики кабеля (погонная мощность, максимальная длина секции, стартовый ток, минимальный радиус изгиба, температура монтажа) — по техпаспорту конкретной модели, а не «по типу кабеля вообще».

Мифы об обогреве труб

⚠ «Греющий кабель разморозит замерзшую трубу» — плохо и долго: система рассчитана на компенсацию теплопотерь, а не на растапливание ледяной пробки. Перемерзший участок отогревают отдельно, а кабель ставят, чтобы это не повторилось.

⚠ «Резистивный кабель можно обрезать по длине трубы» — нельзя: секция рассчитана на фиксированное сопротивление, обрез меняет мощность и ведет к перегреву. Резать по месту можно только саморегулирующийся кабель.

⚠ «Дешевый кабель с маркетплейса не отличается от профессионального» — отличается: у кабеля для трубопровода обязательны экранирующая оплетка и сертификат ТР ТС, иначе это риск возгорания и поражения током при повреждении оболочки.

⚠ «Достаточно замотать трубу утеплителем» — нет: теплоизоляция только замедляет остывание. При нулевом водоразборе и долгом морозе вода в утепленной трубе все равно замерзнет — изоляция работает в паре с кабелем, а не вместо него.

Нормы электромонтажа сверены с ПУЭ, теплопотери — с СП 41-103-2000, характеристики кабеля — с техпаспортами производителей; последняя проверка — сентябрь 2026. Цены на кабель и комплект уточняются после расчета по параметрам вашей трубы.

Монтаж электрооборудования и подключение к щиту выполняются квалифицированным электриком с соблюдением ПУЭ; работы на высоте и в колодцах — по правилам охраны труда.

Ответы на частые вопросы

Можно ли проложить греющий кабель внутри трубы водопровода?

Да. Кабель заводят в трубу через герметичный узел ввода (сальник-тройник). Для питьевой воды используют только кабель с пищевым допуском и гладкой оболочкой. Внутренний монтаж выбирают, когда труба уже в земле или в стене; на малых диаметрах он немного снижает напор.

Греющий кабель снаружи или внутри — что лучше?

Снаружи: проще монтаж, ремонтопригодность, не влияет на напор. Внутрь заводят только когда снаружи доступа к трубе нет или это короткий ввод малого диаметра.

Какой кабель выбрать — саморегулирующийся или резистивный?

Для ввода в дом, сложной трассы с кранами и коротких участков — саморегулирующийся: его режут по месту и не боятся перехлеста. Для длинных прямых магистралей дешевле резистивный секциями, но ему обязателен терморегулятор.

Сколько электроэнергии потребляет обогрев трубы?

Зависит от длины, мощности кабеля и уставки терморегулятора. Ввод 15 м с кабелем 16 Вт/м — это около 240 Вт установленной мощности; с терморегулятором кабель работает 30–60 % холодного времени, за зимний месяц ориентир 50–120 кВт·ч. Точная цифра считается по региону.

Нужен ли терморегулятор?

Да. Резистивному кабелю — обязательно, иначе перегрев. Саморегулирующемуся — для экономии: без датчика он греет и в оттепель. Бытовые розеточные комплекты уже содержат термостат.

До скольких метров хватает одного кабеля от одной точки подключения?

Саморегулирующийся кабель — обычно 80–120 м от одной точки (зависит от модели и мощности). Резистивный подключают готовыми секциями; на длинных магистралях трассу делят на участки со своим питанием.

Можно ли обойтись без кабеля, просто утеплив трубу?

Только если труба заглублена ниже промерзания и по ней постоянно идет вода. Утеплитель сам не греет — он лишь замедляет остывание, и при стоящей воде труба замерзнет.

Нужно ли снимать кабель летом?

Нет. Кабель остается на трубе под изоляцией круглый год, терморегулятор просто не включает его в тепло.

Какой греющий кабель для пластиковой трубы?

Тот же саморегулирующийся, но с ограничением погонной мощности и обязательным слоем алюминиевого скотча под кабелем — металл распределяет тепло и не дает стенке перегреться в точке контакта.

Какой срок службы у греющего кабеля для водопровода?

По техпаспортам — около 10–15 лет у саморегулирующегося кабеля и сопоставимо у качественного резистивного при правильном монтаже под изоляцией и работе через терморегулятор.
