Обогрев фальцевой кровли можно организовать без произвольного сверления кровельных картин. Ключевая задача — проложить греющий кабель по зонам, где должна проходить талая вода, и закрепить его способом, совместимым с конкретным профилем фальца, металлом и защитным покрытием. Трасса должна учитывать карниз, ендовы, желоба и водосточные трубы, а крепление — сохранять герметичность и штатную работу металлической кровли.
Зачем фальцевой кровле система антиобледенения
Фальцевая кровля имеет гладкую металлическую поверхность, по которой снег и вода могут быстро перемещаться к нижней части ската. При чередовании оттепелей и мороза талая вода способна повторно замерзать на карнизе, в желобах, ендовах и водостоках. Возникают сосульки, ледяные заторы и локальные скопления воды.
Система обогрева кровли формирует рабочий путь водоотведения в расчетных зонах и связывает скат с желобами и трубами.
Чем фальцевая кровля отличается с точки зрения монтажа кабеля
Главное отличие — способ крепления. Металлические картины соединены фальцами, которые на части профилей могут использоваться как точки для специализированных непроникающих зажимов.
Металлическое покрытие и теплопередача
Металл хорошо передает тепло, но универсальной мощности для фальцевых крыш нет. Учитывают климат, холодный свес, геометрию ската, водосток и параметры конкретного кабеля.
Фальцевые соединения
Фальцы различаются формой и способом закрытия. Один зажим не подходит ко всем профилям, поэтому тип шва определяют точно и проверяют совместимость крепления по документации.
Температурное расширение кровельных картин
Металлические панели меняют размеры при нагреве и охлаждении. Крепление не должно не предусмотрено блокировать температурные перемещения покрытия.
Где укладывают греющий кабель на фальцевой кровле
Схему строят по пути талой воды: где она появляется, куда движется и где может снова замерзнуть.
Карниз и нижняя часть ската
На холодном свесе кабель формирует каналы стока к желобу. Высота захода на скат зависит от конструкции карниза и положения наружной стены, поэтому универсального размера нет.
Ендовы
Если ендова входит в путь водоотведения и обмерзает, кабель продолжают по ней до зоны безопасного стока в желоб или другой приемник.
Водосборные желоба
Обогрев ската без обогрева замерзающего желоба обрывает путь воды. Для широких или сложных желобов число линий определяют отдельно.
Водосточные трубы
При риске промерзания кабель продолжают из желоба в трубу до безопасной точки отвода. Обогрев водостока должен быть связан с кровельной частью системы, а не работать как изолированный участок.
Мансардные окна и архитектурные элементы
Дополнительные зоны у мансардных окон и выступов нужны только там, где они меняют сток или создают снеговые карманы.

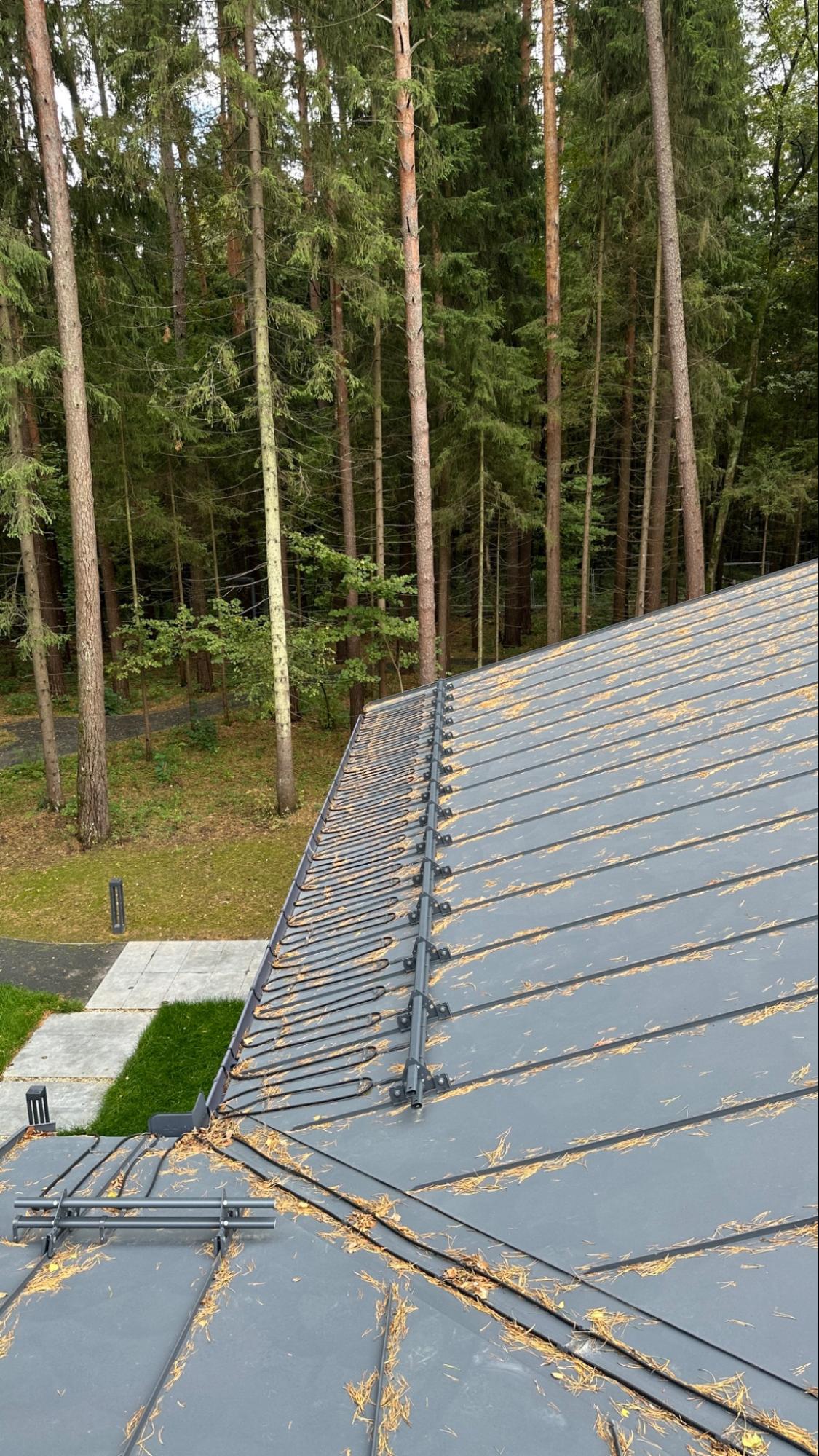

Схема укладки кабеля на скате
На нижней части ската используют расчетную петлевую или зигзагообразную раскладку. Универсального размера «треугольника» нет: шаг и высота зависят от холодного свеса и мощности. Схема должна быть непрерывной: скат → желоб → водосточная труба.
Как крепить греющий кабель к фальцевой кровле без повреждения покрытия
Если профиль допускает специализированный зажим, крепление организуют на фальце без сквозного отверстия в картине, а к зажиму присоединяют монтажный элемент для кабеля. Так же рекомендуется применение ПИК зажимов зафиксированных на кровле при помощи специального полиуретанового герметика. Качественный герметик надежно фиксирует зажим при высоких и низких температурах воздуха вопреки мнению о том, что крепеж не держится и отваливается.
Крепление к фальцу зажимами
Непроникающий зажим должен соответствовать форме и размеру фальца. Его удерживающая способность зависит от профиля, материала и толщины панели, модели зажима и направления нагрузки, поэтому ориентируются на испытанные значения и монтажную документацию.
Когда применяют монтажные элементы для кровли
Пластины, направляющие и клипсы должны удерживать кабель без пережатия оболочки и острых кромок. Выбор элементов сверяют с конструкцией кровли и характеристиками самого кабеля.
Почему нельзя без необходимости сверлить кровельную картину
Сквозное отверстие создает новый узел герметизации и должно быть допустимо для конкретной кровельной системы. При наличии совместимого непроникающего крепления лишнего нарушения покрытия можно избежать.
Совместимость металлов крепежа и кровли
Материалы контактирующих деталей проверяют на совместимость; штатный зажим нельзя заменять случайным элементом только по совпадению размеров.
Как закрепить кабель в желобах и водосточных трубах
В желобе кабель не должен мешать очистке или лежать на острой кромке. Вход в трубу защищают от повреждения оболочки.
Перед вводом системы в работу проверяют фиксацию всех участков, отсутствие натяжения на поворотах, защиту кабеля от острых кромок и доступность соединений. После механического монтажа выполняют электрические проверки, предусмотренные паспортом кабеля и проектом. Это важно для фальцевой кровли: часть дефектов крепления проявляется только при температурном движении металла или под снеговой нагрузкой.
Как выбрать греющий кабель для металлической кровли
Проверяют назначение кабеля для кровли, мощность, напряжение, устойчивость оболочки к ультрафиолету и влаге, радиус изгиба, температуру монтажа, длину цепи и требования к защите.
Саморегулирующийся кабель
Саморегулирующийся кабель меняет тепловыделение локально в зависимости от температуры. Он удобен для сложной трассы, где часть линии может находиться в снегу, часть в воде, а часть — на открытом металле. При этом саморегуляция не означает работу без автоматики и электрического расчета.
Резистивный кабель
Резистивные секции дают предсказуемую мощность на заданной длине и требуют точной раскладки. Их нельзя произвольно укорачивать, если конструкция секции этого не допускает. Особенно важно исключить пересечения и места, где теплоотвод отличается от расчетного.
Требования к наружной оболочке и применению на кровле
Кабель должен быть рассчитан на наружную эксплуатацию в условиях осадков, перепадов температуры и солнечного излучения. Допустимость контакта с конкретным кровельным материалом проверяют по технической документации.
Нужно ли устанавливать снегозадержатели выше кабеля
Если над трассой может двигаться значительная масса снега, кабель и крепеж получают механическую нагрузку, на которую система обогрева не рассчитана. В таких случаях снегозадержание рассматривают как отдельную защитную систему. Особенно актуально это для гладкой металлической кровли и длинных скатов.
Греющий кабель не заменяет снегозадержатели: он работает с талой водой и льдом, а снегозадержатель контролирует движение снежной массы. Эту разницу необходимо учитывать ещё до монтажа, чтобы две системы не конфликтовали по расположению.
Автоматика и разделение зон
Скат, ендовы, желоба и трубы при необходимости разделяют на электрические контуры. Управление учитывает температуру и, в более точных схемах, влагу или осадки. Шкаф и защитную аппаратуру подбирают по суммарной нагрузке и характеристикам кабеля.
Основные ошибки монтажа
Сквозной крепеж установлен без необходимости и без решения по герметизации. На кровле появляется лишняя потенциальная точка протечки.
Зажим не соответствует профилю фальца. Крепление может сидеть неправильно, деформировать шов или не обеспечивать расчетную удерживающую способность.
Кабель лежит на острой кромке. При температурных перемещениях и снеговой нагрузке оболочка может повреждаться.
Не учтен сход снега. Большая снежная масса способна воздействовать на кабель и его крепления.
Обогрет скат, но не желоб или труба. Незамерзающий путь воды обрывается, и ледяная пробка возникает ниже.
Кабель выбран только по мощности. Не проверены оболочка, радиус изгиба, длина цепи, условия пуска и совместимость с кровлей.
Практический чек-лист перед монтажом
| Что проверить | Что это определяет |
|---|---|
| Тип и геометрия фальца | Совместимый непроникающий зажим |
| Материал и толщина металла | Допустимое крепление и нагрузку |
| Защитное покрытие | Требования к контакту и монтажу |
| Длину карниза и холодного свеса | Трассу кабеля на скате |
| Ендовы, желоба и трубы | Полный путь талой воды |
| Снегозадержание | Защиту кабеля от снежной массы |
| Паспорт греющего кабеля | Радиус изгиба, длину цепи, монтажные ограничения |
| Электропитание и автоматику | Количество контуров и защиту |
| Возможность обслуживания | Доступ к крепежу, соединениям и водостоку |
Частые вопросы
Можно ли крепить греющий кабель прямо к фальцу?
Да, если используется крепеж, предназначенный для конкретного профиля фальца и допускающий такую схему. Сам кабель обычно фиксируют через подходящие монтажные элементы, а не зажимают случайным крепежом.
Нужно ли сверлить металлическую кровлю?
Не обязательно. Для многих фальцевых профилей существуют непроникающие зажимы. Если проект предусматривает сквозное крепление, узел должен быть допустим для этой кровельной системы и герметизирован по технологии.
Повреждает ли кабель полимерное покрытие?
При правильном выборе кабеля и крепления он не должен повреждать покрытие. Риск возникает при неподходящей оболочке, острых кромках, чрезмерном пережатии или неправильной фиксации.
Нужен ли кабель по всей площади ската?
Обычно нет. Для антиобледенения формируют путь талой воды через наиболее проблемные зоны: нижнюю часть ската, ендовы, желоба и водостоки.
Чем крепить кабель в ендове?
Крепление выбирают по материалу кровли, геометрии ендовы и требованиям производителя кабеля. Оно должно удерживать линию без повреждения металла и без недопустимых изгибов.
Нужны ли снегозадержатели над системой обогрева?
Если существует риск схода значительной снежной массы на кабель, снегозадержание может потребоваться как отдельная система механической защиты. Конкретная схема зависит от кровли и снеговой нагрузки.
Вывод
На фальцевой кровле качество антиобледенения определяется двумя вещами одновременно: правильной трассой талой воды и корректным креплением. Сначала определяют зоны риска — карниз, ендовы, желоба, трубы, затем подбирают кабель и только после этого — совместимый с профилем фальца монтажный узел. Произвольное сверление, универсальные зажимы и раскладка «как на соседнем объекте» здесь особенно рискованны.
Для сложной крыши нужен единый расчет: обследование → схема кабеля → крепеж → защита от снега → автоматика. «Главобогрев» выполняет монтаж греющего кабеля и комплектует систему оборудованием.
